现状

测量装置易堵、易磨损、测不准、安装不便是目前电站锅炉风速风量测量的最大难题。

由于锅炉风速风量难以实现在线准确测量,导致锅炉燃烧调整的实时优化无法真正实现。

解决方案

DLT_W8000型风速风量在线监测系统,是我司专门针对以上难题,所推出的成功解决方案。也是经过现场数百次试验、长期对气固两相流研究的最先进成果。

系统特点

1)防堵。采用防堵设计及自清灰专利技术,使测速装置无须吹扫,长期使用不会堵塞,可在气固两相流中长期可靠运行,不必采用定期反吹等附加措施,实现长期运行免维护。

2)防磨。测压探头采用特种陶瓷与合金烧制而成,能有效防止探头受到磨损变形,进而保证很高的测量精度。测温装置外壳也采用特殊的防磨材料制成,在风粉管道中(风煤混合物、磨煤机出口以及流化床测量),使用周期可达五年以上。

3)压损小。在风管道中安装测量设备后,不会影响原有风速调平的结果;在大风道中,因为产生的压损小可以降低风机能耗。

4)精度高。冷态标定和热态温度补偿技术有效提高了测量精度,在二次总风、磨煤机入口等大风道,采用等截面多点矩阵测量探头,保证在短直管段、流场紊流情况下的高精度流量测量。

5)安装方便。不影响原有设备结构,安装时间短,工作量小。

主要功能

1)监测各燃烧器的一次风速和风量(包括中储式热风送粉、中储式乏气送粉、直吹式制粉系统)。

2)监测各燃烧器的二次风速和风量(包括对大风道的测量、直吹式磨煤机入口风量测量)。

3)进行故障诊断,例如:堵管诊断、断粉诊断、煤粉自流诊断等。

4)直观显示风速、风量,帮助运行人员快速准确判断一二次风工作状态。

5)可用于锅炉的燃烧调整、特性试验。

性能指标

1)测量精度:±1%

2)防堵耐磨:保持2个大修周期不需维护。

3)信号输出:4~20mA,差压或风速信号可选。

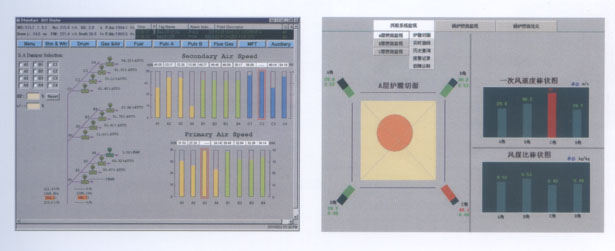

典型配置及界面


国家专利号:200920255630.8
